日本ojiyas英制锥管螺纹塞规PT 3/8-19锥形螺纹环规R 1/8-28螺纹规

日本ojiyas，ojiyas极限螺纹量规，ojiyas界限螺纹通止规，ojiyas螺纹塞规，ojiyas螺纹环规，平行管螺纹规，锥管螺纹塞规环规。JIS B 0253附属书，JIS B 0254附属书。PS、PF、PT。

PS平行管螺纹：

PF平行管螺纹：

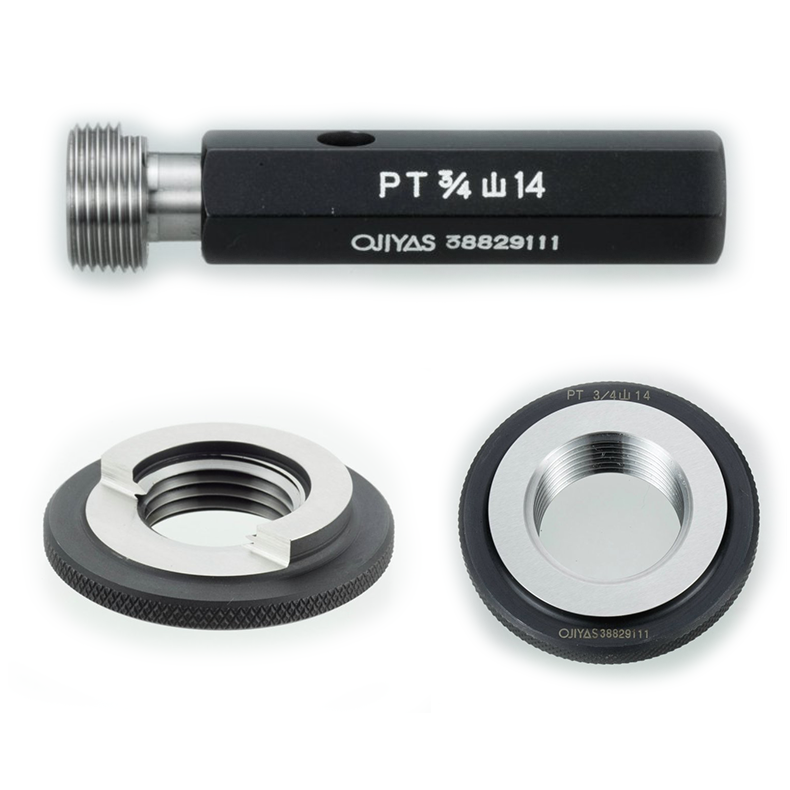

PT锥管螺纹：

PS ⅛ - 28

PF ⅛ - 28

PT 1/16 - 28

PS ¼ - 19

PF ¼ - 19

PT ⅛ - 28

PS ⅜ - 19

PF ⅜ - 19

PT ¼ - 19

PS ½ - 14

PF ½ - 14

PT ⅜ - 19

PS ⅝ - 14

PF ⅝ - 14

PT ½ - 14

PS ¾ - 14

PF ¾ - 14

PT ⅝ - 14

PS ⅞ - 14

PF ⅞ - 14

PT ¾ - 14

PS 1 - 11

PF 1 - 11

PT ⅞ - 14

PS 1 ⅛ - 11

PF 1 ⅛ - 11

PT 1 - 11

PS 1 ¼ - 11

PF 1 ¼ - 11

PT 1 ¼ - 11

PS 1 ½ - 11

PF 1 ½ - 11

PT 1 ½ - 11

PS 1 ¾ - 11

PF 1 ¾ - 11

PT 1 ¾ - 11

PS 2 - 11

PF 2 - 11

PT 2 - 11

PS 2 ¼ - 11

PF 2 ¼ - 11

PT 2 ½ - 11

PS 2 ½ - 11

PF 2 ½ - 11

PT 3 - 11

PS 3 - 11

PF 3 - 11

PT 3 ½ - 11

PF 3 ½ - 11

PT 4 - 11

PF 4 - 11

PT 5 - 11

日本ojiyas，ojiyas极限螺纹量规，ojiyas界限螺纹通止规，ojiyas螺纹塞规，ojiyas螺纹环规，英制惠氏管螺纹量规，R、Rp、Rc、BSPT。惠氏锥管螺纹塞规，英制锥管螺纹环规，DIN 2999标准、BS21标准、EN 10226-1/EN 10226-2标准、ISO 7-1/ISO 7-2标准。

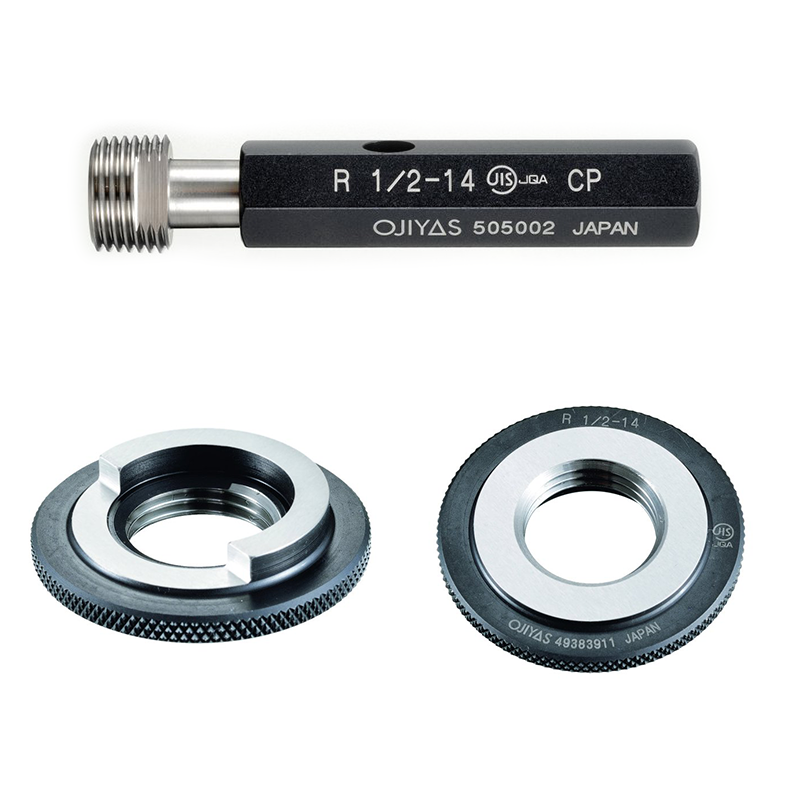

R塞规环规：

Rp/Rc塞规：

BSPT塞规环规：

说明：

R 1/16"-28

Rp/Rc 1/16"-28

BSPT 1/16"-28

ISO 7-1塞规：No.1、No.2

ISO 7-1环规：No.3、No.4

R 1/8"-28

Rp/Rc 1/8"-28

BSPT 1/8"-28

R 1/4"-19

Rp/Rc 1/4"-19

BSPT 1/4"-19

R 3/8"-19

Rp/Rc 3/8"-19

BSPT 3/8"-19

R 1/2"-14

Rp/Rc 1/2"-14

BSPT 1/2"-14

R 3/4"-14

Rp/Rc 3/4"-14

BSPT 3/4"-14

R 1"-11

Rp/Rc 1"-11

BSPT 1"-11

R 1 1/4"-11

Rp/Rc 1 1/4"-11

BSPT 1 1/4"-11

R 1 1/2"-11

Rp/Rc 1 1/2"-11

BSPT 1 1/2"-11

R 2"-11

Rp/Rc 2"-11

BSPT 2"-11

R 2 1/2"-11

Rp/Rc 2 1/2"-11

BSPT 2 1/2"-11

R 3"-11

Rp/Rc 3"-11

BSPT 3"-11

R 4"-11

Rp/Rc 4"-11

BSPT 4"-11

R 5"-11

Rp/Rc 5"-11

BSPT 5"-11

R 6"-11

Rp/Rc 6"-11

BSPT 6"-11

内螺纹（塞规）

需检查参数

中径与大径

螺纹长度

Rc锥度

所需量规

塞规：No.1、No.2

塞规：No.2

Rp平行

塞规：No.1、No.2

塞规：No.2

外螺纹（环规）

需检查参数

螺纹长度与大径

R

所需量规

环规：No.3

环规：No.4

不同惠氏管螺纹的比较：

G (BSP)

Rp

Rc

R

标准：

ISO 228 part1

ISO 7/1 DIN EN 10226/1

ISO 7/1  DIN EN 10226/2

ISO 7/1 DIN EN 102261+ 2

连接类型

非密封连接

密封连接

密封连接

密封连接

内螺纹

圆柱形

圆柱形

圆锥形（1:16）

Rp 或Rc

外螺纹

圆柱形

R（圆锥形）

R（圆锥形）

圆锥形（1:16）
