日本ojiyas平行管界限螺纹规G 5/8-14螺纹塞规G 2-11日标PF 1/8-28螺纹环规

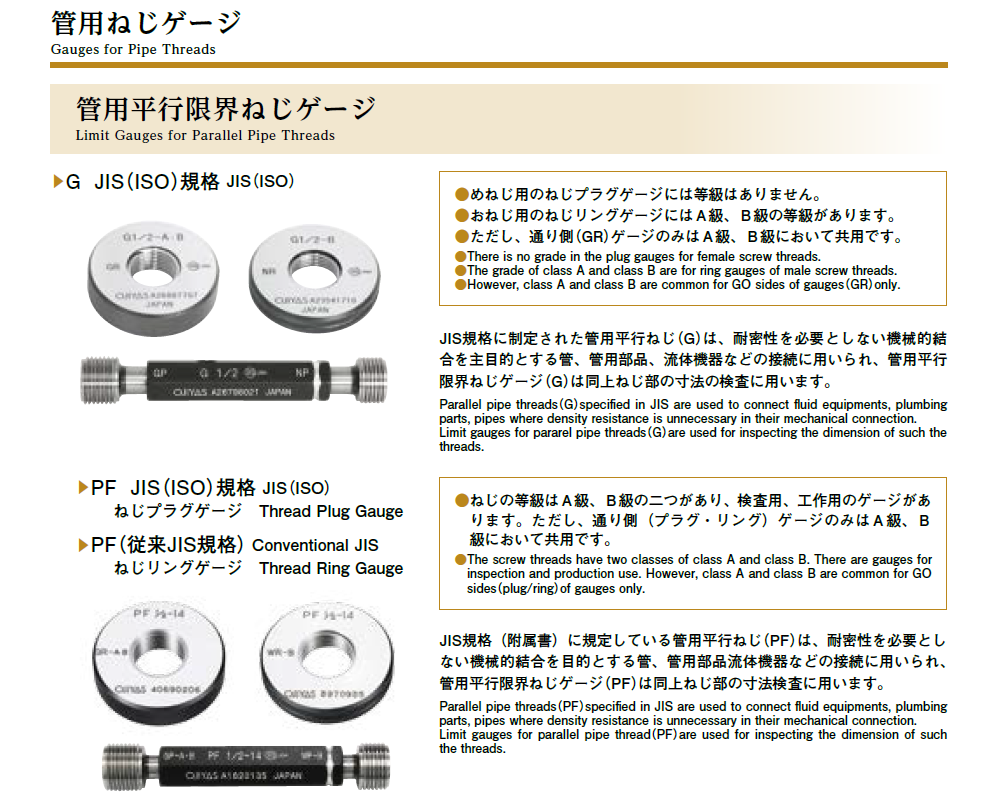

日本ojiyas，ojiyas极限螺纹量规，ojiyas界限螺纹通止规，ojiyas螺纹塞规，ojiyas螺纹环规，平行管螺纹规，锥管螺纹塞规环规。JIS B 0253附属书，JIS B 0254附属书。PS、PF、PT。

PS平行管螺纹：

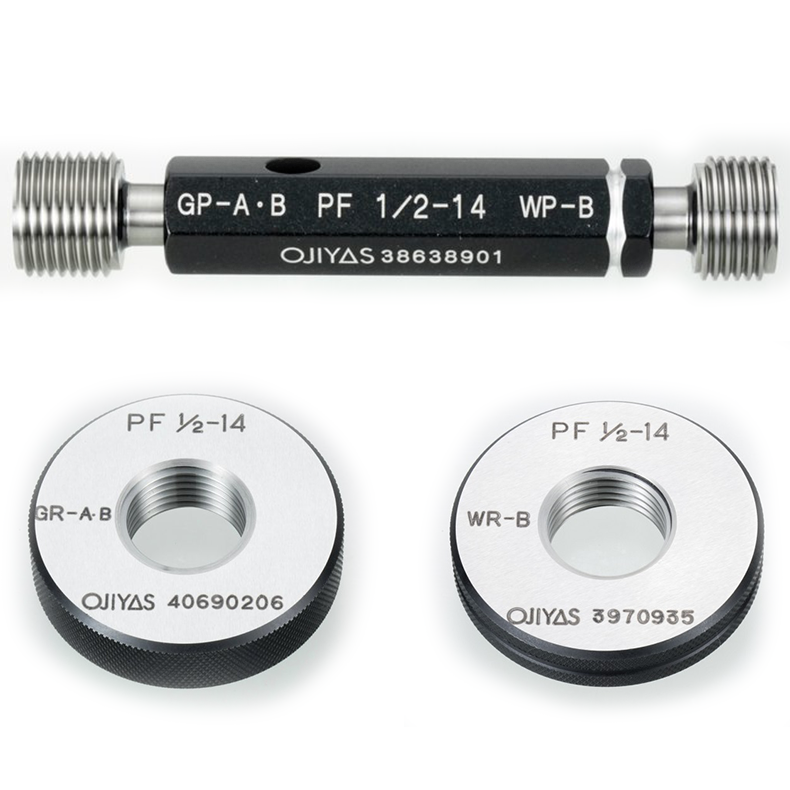

PF平行管螺纹：

PT锥管螺纹：

PS ⅛ - 28

PF ⅛ - 28

PT 1/16 - 28

PS ¼ - 19

PF ¼ - 19

PT ⅛ - 28

PS ⅜ - 19

PF ⅜ - 19

PT ¼ - 19

PS ½ - 14

PF ½ - 14

PT ⅜ - 19

PS ⅝ - 14

PF ⅝ - 14

PT ½ - 14

PS ¾ - 14

PF ¾ - 14

PT ⅝ - 14

PS ⅞ - 14

PF ⅞ - 14

PT ¾ - 14

PS 1 - 11

PF 1 - 11

PT ⅞ - 14

PS 1 ⅛ - 11

PF 1 ⅛ - 11

PT 1 - 11

PS 1 ¼ - 11

PF 1 ¼ - 11

PT 1 ¼ - 11

PS 1 ½ - 11

PF 1 ½ - 11

PT 1 ½ - 11

PS 1 ¾ - 11

PF 1 ¾ - 11

PT 1 ¾ - 11

PS 2 - 11

PF 2 - 11

PT 2 - 11

PS 2 ¼ - 11

PF 2 ¼ - 11

PT 2 ½ - 11

PS 2 ½ - 11

PF 2 ½ - 11

PT 3 - 11

PS 3 - 11

PF 3 - 11

PT 3 ½ - 11

PF 3 ½ - 11

PT 4 - 11

PF 4 - 11

PT 5 - 11

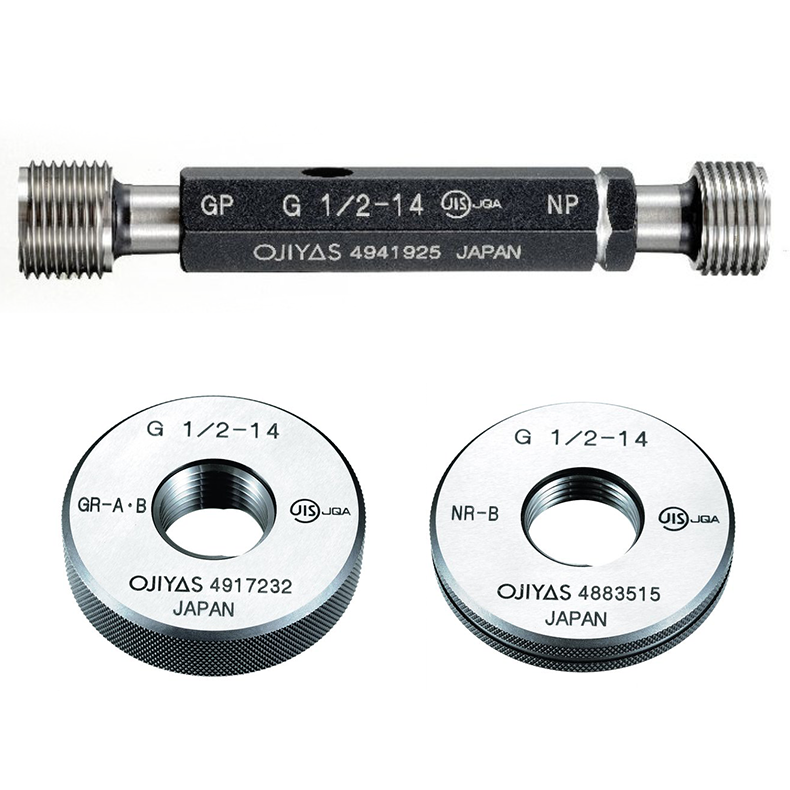

日本ojiyas，ojiyas极限螺纹量规，ojiyas界限螺纹通止规，ojiyas螺纹塞规，ojiyas螺纹环规，ojiyas英制管螺纹量规,平行管螺纹通止规，G螺纹塞规环规。ISO 228标准、DIN 259标准、JIS B 0254标准，BS 2779 BPSS标准。

G（BSPP）规格：

G 1/16"-28（BSPP）

G 1 1/8"-11（BSPP）

G 2 1/2"-11（BSPP）

G 6 1/2"-11（BSPP）

G 1/8"-28（BSPP）

G 1 1/4"-11（BSPP）

G 2 3/4"-11（BSPP）

G 8"-11（BSPP）

G 1/4"-19（BSPP）

G 1 3/8"-11（BSPP）

G 3"-11（BSPP）

G 8 1/2"-11（BSPP）

G 3/8"-19（BSPP）

G 1 1/2"-11（BSPP）

G 3 1/2"-11（BSPP）

G 10"-11（BSPP）

G 1/2"-14（BSPP）

G 1 5/8"-11（BSPP）

G 4"-11（BSPP）

G 10 1/2"-11（BSPP）

G 5/8"-14（BSPP）

G 1 3/4"-11（BSPP）

G 4 1/2"-11（BSPP）

G 12"-11（BSPP）

G 3/4"-14（BSPP）

G 1 7/8"-11（BSPP）

G 5"-11（BSPP）

G 12 1/2"-11（BSPP）

G 7/8"-14（BSPP）

G 2"-11（BSPP）

G 5 1/2"-11（BSPP）

G 1"-11（BSPP）

G 2 1/4"-11（BSPP）

G 6"-11（BSPP）

外螺纹公差（塞规）：

通用级

内螺纹公差（环规）：

B级

A级

“A”级环规的公差比“B”级环规接近/更紧。在中径公差的情况下，“A”级公差正好是“B”级公差的一半。

不同惠氏管螺纹的比较：

G (BSP)

Rp

Rc

R

标准：

ISO 228 part1

ISO 7/1 DIN EN 10226/1

ISO 7/1  DIN EN 10226/2

ISO 7/1 DIN EN 102261+ 2

连接类型

非密封连接

密封连接

密封连接

密封连接

内螺纹

圆柱形

圆柱形

圆锥形（1:16）

Rp 或Rc

外螺纹

圆柱形

R（圆锥形）

R（圆锥形）

圆锥形（1:16）
