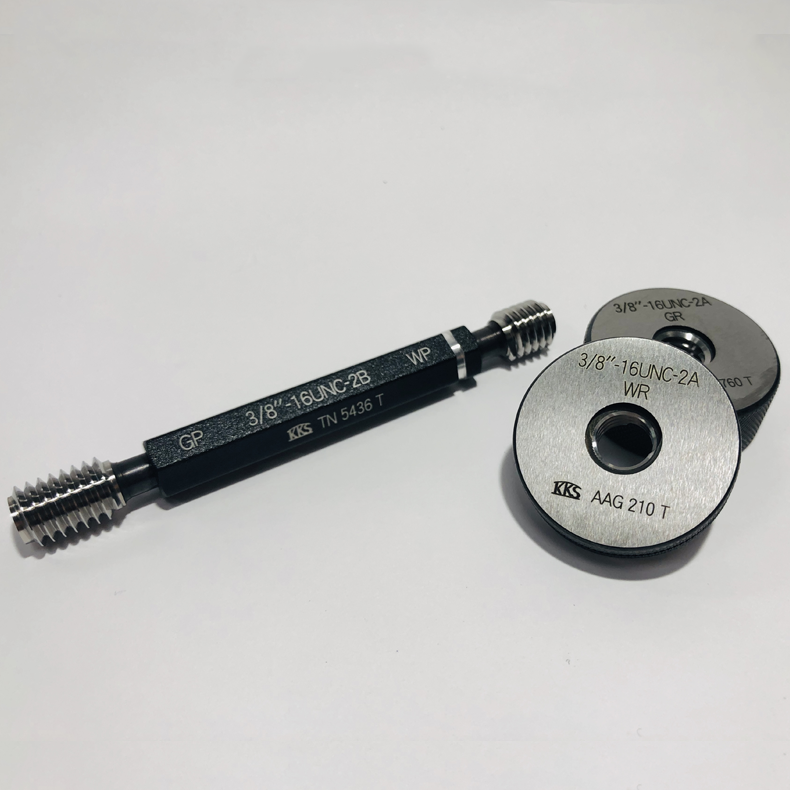

台湾三星精工KKS美制螺纹通止规UNC UNF UNEF美标螺纹塞规螺纹环规2B 2A精度
美制消防用螺纹NH、NHR、汽车轮胎气嘴螺纹V1、V2、自行车螺纹BC、CTV、煤气瓶阀门螺纹NGO、惠氏螺纹W、电线电缆导管螺纹C等螺纹通止规。
美制统一螺纹：UN、UNC、UNF、UNEF、UNS、UNR、UNRC、UNRF、UNRE、UNRS、UNJ、UNJC、UNJF、UNJEF。
基本尺寸按照 ANSI B 1.1:2003 制造，测量规范按照 ANSI/ASME B 1.2-1983 制造。
|
台湾KKS三星精工，KKS螺紋栓規，KKS螺紋環規，KKS限界螺紋規，KKS美制螺纹塞规，美制螺纹环规，KKS美标统一螺纹量规。UN、UNC、UNF、UNEF、UNS等等。 |
|||
|
UNC粗牙规格： |
UNF细牙规格： |
UNEF超细牙规格： |
ANSI/ASME B 1.2标准 |
|
NO.2-56UNC |
NO.3-56UNF |
NO.12-32UNEF |
塞规精度：1B、2B、3B 环规精度：1A、2A、3A |
|
NO.3-48UNC |
NO.4-48UNF |
1/4"-32UNEF |
|
|
NO.4-40UNC |
NO.5-44UNF |
5/16"-32UNEF |
|
|
NO.5-40UNC |
NO.6-40UNF |
3/8"-32UNEF |
|
|
NO.6-32UNC |
NO.8-36UNF |
7/16"-28UNEF |
|
|
NO.8-32UNC |
NO.10-32UNF |
1/2"-28UNEF |
|
|
NO.10-24UNC |
NO.12-28UNF |
9/16"-24UNEF |
|
|
NO.12-24UNC |
1/4"-28UNF |
5/8"-24UNEF |
|
|
1/4"-20UNC |
5/16"-24UNF |
11/16"-24UNEF |
|
|
5/16"-18UNC |
3/8"-24UNF |
3/4"-20UNEF |
|
|
3/8"-16UNC |
7/16"-20UNF |
13/16"-20UNEF |
|
|
7/16"-14UNC |
1/2"-20UNF |
7/8"-20UNEF |
|
|
1/2"-13UNC |
9/16"-18UNF |
15/16"-20UNEF |
|
|
9/16"-12UNC |
5/8"-18UNF |
1"-20UNEF |
|
|
5/8"-11UNC |
3/4"-16UNF |
1 1/16-18UNEF |
|
|
3/4"-10UNC |
7/8"-14UNF |
1 1/8"-18UNEF |
|
|
7/8"-9UNC |
1"-12UNF |
1 3/16"-18UNEF |
|
|
1"-8UNC |
1 1/8"-12UNF |
1 1/4"-18UNEF |
|
|
1 1/8"-7UNC |
1 1/4"-12UNF |
1 5/16"-18UNEF |
|
|
1 1/4"-7UNC |
1 3/8"-12UNF |
1 3/8"-18UNEF |
|
|
1 3/8"-6UNC |
1 1/2"-12UNF |
1 7/16"-18UNEF |
|
|
1 1/2"-6UNC |
|
1 1/2"-18UNEF |
|
|
1 3/4"-5UNC |
|
1 9/16-18UNEF |
|
|
2"-41/2UNC |
|
1 5/8"-18UNEF |
|
|
2 1/4"-41/2UNC |
|
1 11/16"-18UNEF |
|
|
2 1/2"-4UNC |
|
|
|
|
2 3/4"-4UNC |
|
|
|
|
3"-4UNC |
|
|
|
|
3 1/4"-4UNC |
|
|
|
|
3 1/2"-4UNC |
|
|
|
|
3 3/4"-4UNC |
|
|
|
|
4"-4UNC |
|
|
|
|
其它规格都可以定制！ |
|||
公差等级：
|
塞规（内螺纹） |
环规（外螺纹） |
应用场景 |
|
1B |
1A |
需要快速组装的地方，即使螺纹脏污/损坏。外螺纹和内螺纹公差宽。 |
|
2B |
2A |
相当于中等贴合度，用于一般用途，需要自由组装。 |
|
3B |
3A |
高精度需要更紧密贴合的地方。 |
|
台湾三星精工(KKS) 創立於1969年，專門生產『限界螺紋牙規』 與日本 黑田精工 有著技術上的合作，並依據日本 JIS 規格協會等幾個國際規範的標準，進行製造與檢測 走過這數十年來，本公司一直在產品測量上的精準度，與品質穩定度上都已最高標準來檢視，品管部分也是嚴格的把關，將最好的產品交給客戶，幫助客戶在產品的測量上，準確且有效率地做出正確的測量判斷。 限界螺紋規 用於管理螺紋尺寸精度，充分確保螺紋互換性。本牙規是藉由擁有「通端」、「止端」 2種尺寸差異的螺紋，而以事先規定的尺寸精度上下限，以檢查螺紋零組件，因而稱之為限界螺紋規。 將通端量規鎖入螺紋零組件內以穿透，若未將止端牙規鎖入2圈以上，即將該零組件判定為合格。因此可在極短的時間內輕鬆檢查螺紋零組件有無互換性。 具有高度的可靠性及品質的優秀性 基於嚴選材料及豐富經驗設計、運用穩定的熱處理、卓越精密加工技術、黑田精工的塊規(block gauge)、測長器及測量螺紋用三針，製作出極致可靠品質優秀的螺紋量規 |
|||
|
螺紋名稱 |
記號 |
螺紋名稱 |
記號 |
|
公制螺紋 |
M |
美製管用平行螺紋 |
NPSC、NPSM、NPSL、NPSH、NPSF、NPSI |
|
美制粗螺紋 |
UNC |
縫紉機用螺紋 |
SM |
|
美制細螺紋 |
UNF |
美制消防用螺紋 |
NH NHR |
|
美制極細螺紋 |
UNEF |
汽車輪胎氣嘴螺紋 |
V1 V2 |
|
美制特殊螺紋 |
UNS |
自行車輪胎氣嘴螺紋 |
CTV |
|
美制常規螺紋 |
4.6.8.12.16.20.28.32UN |
惠氏螺紋 |
W |
|
英制管用平行螺紋 |
G、PF、PS |
三腳取付部 |
U |
|
自行車螺紋 |
BC |
|
|
|
瓦斯罐閥門螺紋 |
NGO |
|
|
|
薄鋼電線管螺紋 |
C |
|
|
