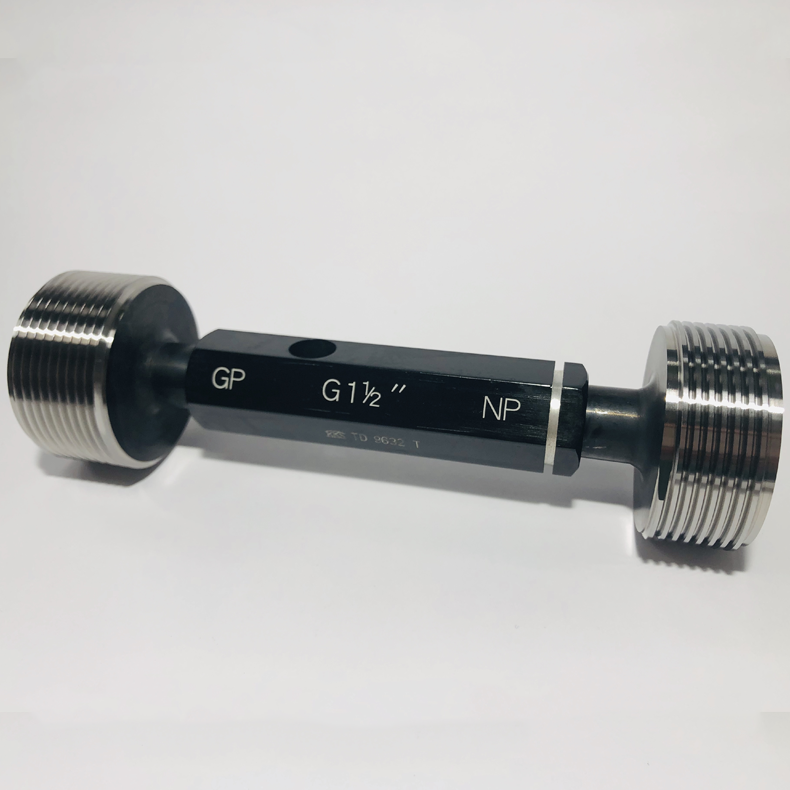

KKS平行管用螺纹量规G日标PS PF圆柱平行管螺纹界限规NPSM NPSL NPSF美制管螺纹塞规环规

台湾KKS三星精工，KKS螺紋栓規，KKS螺紋環規，KKS限界螺紋規，英制管螺纹量规,平行管螺纹通止规，G螺纹塞规环规。ISO 228标准、DIN 259标准、JIS B 0254标准，BS 2779 BPSS标准。

G（BSPP）规格：

G 1/16"-28（BSPP）

G 1 1/8"-11（BSPP）

G 2 1/2"-11（BSPP）

G 6 1/2"-11（BSPP）

G 1/8"-28（BSPP）

G 1 1/4"-11（BSPP）

G 2 3/4"-11（BSPP）

G 8"-11（BSPP）

G 1/4"-19（BSPP）

G 1 3/8"-11（BSPP）

G 3"-11（BSPP）

G 8 1/2"-11（BSPP）

G 3/8"-19（BSPP）

G 1 1/2"-11（BSPP）

G 3 1/2"-11（BSPP）

G 10"-11（BSPP）

G 1/2"-14（BSPP）

G 1 5/8"-11（BSPP）

G 4"-11（BSPP）

G 10 1/2"-11（BSPP）

G 5/8"-14（BSPP）

G 1 3/4"-11（BSPP）

G 4 1/2"-11（BSPP）

G 12"-11（BSPP）

G 3/4"-14（BSPP）

G 1 7/8"-11（BSPP）

G 5"-11（BSPP）

G 12 1/2"-11（BSPP）

G 7/8"-14（BSPP）

G 2"-11（BSPP）

G 5 1/2"-11（BSPP）

G 1"-11（BSPP）

G 2 1/4"-11（BSPP）

G 6"-11（BSPP）

外螺纹公差（塞规）：

通用级

内螺纹公差（环规）：

B级

A级

“A”级环规的公差比“B”级环规接近/更紧。在中径公差的情况下，“A”级公差正好是“B”级公差的一半。

不同惠氏管螺纹的比较：

G (BSP)

Rp

Rc

R

标准：

ISO 228 part1

ISO 7/1 DIN EN 10226/1

ISO 7/1  DIN EN 10226/2

ISO 7/1 DIN EN 102261+ 2

连接类型

非密封连接

密封连接

密封连接

密封连接

内螺纹

圆柱形

圆柱形

圆锥形（1:16）

Rp 或Rc

外螺纹

圆柱形

R（圆锥形）

R（圆锥形）

圆锥形（1:16）

台湾KKS三星精工，KKS螺紋栓規，KKS螺紋環規，KKS限界螺紋規，日标管螺纹量规，平行管螺纹规，锥管螺纹塞规环规。JIS B 0253附属书，JIS B 0254附属书。PS、PF、PT。

PS平行管螺纹：

PF平行管螺纹：

PT锥管螺纹：

PS ⅛ - 28

PF ⅛ - 28

PT 1/16 - 28

PS ¼ - 19

PF ¼ - 19

PT ⅛ - 28

PS ⅜ - 19

PF ⅜ - 19

PT ¼ - 19

PS ½ - 14

PF ½ - 14

PT ⅜ - 19

PS ⅝ - 14

PF ⅝ - 14

PT ½ - 14

PS ¾ - 14

PF ¾ - 14

PT ⅝ - 14

PS ⅞ - 14

PF ⅞ - 14

PT ¾ - 14

PS 1 - 11

PF 1 - 11

PT ⅞ - 14

PS 1 ⅛ - 11

PF 1 ⅛ - 11

PT 1 - 11

PS 1 ¼ - 11

PF 1 ¼ - 11

PT 1 ¼ - 11

PS 1 ½ - 11

PF 1 ½ - 11

PT 1 ½ - 11

PS 1 ¾ - 11

PF 1 ¾ - 11

PT 1 ¾ - 11

PS 2 - 11

PF 2 - 11

PT 2 - 11

PS 2 ¼ - 11

PF 2 ¼ - 11

PT 2 ½ - 11

PS 2 ½ - 11

PF 2 ½ - 11

PT 3 - 11

PS 3 - 11

PF 3 - 11

PT 3 ½ - 11

PF 3 ½ - 11

PT 4 - 11

PF 4 - 11

PT 5 - 11

台湾KKS三星精工，KKS螺紋栓規，KKS螺紋環規，KKS限界螺紋規，美制锥管螺纹量规，美制管螺纹塞规环规，

NPSC、NPSF、NPSL、NPSM、NPSH、NPSI。

NPSC规格：

NPSF规格：

NPSL规格：

NPSM规格：

NPSH规格：

NPSI规格：

1/8"-27NPSC

1/16"-27NPSF

1/8"-27NPSL

1/8"-27NPSM

3/4"-14NPSH

1/16"-27-NPSI

1/4"-18NPSC

1/8"-27NPSF

1/4"-18NPSL

1/4"-18NPSM

1"-11 1/2NPSH

1/8"-27-NPSI

3/8"-18NPSC

1/4"-18NPSF

3/8"-18NPSL

3/8"-18NPSM

1 1/2"-11 1/2NPSH

1/4"-18-NPSI

1/2"-14NPSC

3/8"-18NPSF

1/2"-14NPSL

1/2"-14NPSM

2"-11 1/2NPSH

3/8"-18-NPSI

3/4"-14NPSC

1/2"-14NPSF

3/4"-14NPSL

3/4"-14NPSM

2 1/2"-8NPSH

1/2"-14-NPSI

1"-11 1/2NPSC

3/4"-14NPSF

1"-11 1/2NPSL

1"-11 1/2NPSM

3"-8NPSH

3/4"-14-NPSI

1 1/4"-11 1/2NPSC

1"-11 1/2NPSF

1 1/4"-11 1/2NPSL

1 1/4"-11 1/2NPSM

3 1/2"-8NPSH

1"-11-1/ 2-NPSI

1 1/2"-11 1/2NPSC

1 1/2"-11 1/2NPSL

1 1/2"-11 1/2NPSM

4"-8NPSH

2"-11 1/2NPSC

2"-11 1/2NPSL

2"-11 1/2NPSM

4 1/2"-8NPSH

2 1/2"-8NPSC

2 1/2"-8NPSL

2 1/2"-8NPSM

5"-8NPSH

3"-8NPSC

3"-8NPSL

3"-8NPSM

6"-8NPSH

3 1/2"-8NPSC

3 1/2"-8NPSL

3 1/2"-8NPSM

4"-8NPSC

4"-8NPSL

4"-8NPSM

5"-8NPSL

5"-8NPSM

6"-8NPSL

6"-8NPSM

8"-8NPSL

10"-8NPSL

12"-8NPSL

其它可定制美国国家管螺纹代号：

ANPT（航空国家锥管螺纹）与NPT非常相似，定义标准：ANSI/ASME SAE AS71051。

NGO（国家燃气出口螺纹）用于安全关键燃气连接，定义标准：ANSI/ASME CGA V-1。

NGT（国家燃气锥管螺纹）用于安全关键燃气连接，定义标准：ANSI/ASME CGA V-1。

NH（国家软管螺纹）用于花园软管和消防软管连接，定义标准：NFPA 1963及ANSI/ASME B1.20.7。部分尺寸已归入NPSH。

NHR（美国国家滚压/圆形软管螺纹）用于花园软管连接，定义标准：ANSI/ASME B1.20.7。

NPS（美国国家直管螺纹）此定义不完整。需参见后缀第四字母（C/F/H/I/L/M）的具体标准。若无后缀字母，必须配合最小/最大中径值、管径尺寸和每英寸牙数才能完整定义螺纹规格。

NPSC（美国国家直管接头螺纹）用于软管接头螺纹，定义标准：ANSI/ASME B1.20.1。

NPSF（美国国家直管燃油螺纹）用于干密封应用，定义标准：ANSI/ASME B1.20.3。其量规标准：ANSI/ASME B1.20.5。

NPSH（美国国家直管软管螺纹）用于软管接头螺纹，定义标准：ANSI/ASME B1.20.7。

NPSI（美国美国国家直管中间螺纹）定义标准：ANSI/ASME B1.20.3。

NPSL（美国国家直管锁紧螺母/宽松螺纹）用于锁紧螺母或松配合机械连接螺纹，定义标准：ANSI/ASME B1.20.1。

NPSM（美国国家直管机械连接螺纹）最常用的管道机械连接螺纹，定义标准：ANSI/ASME B1.20.1。

NPT（美国国家锥管螺纹）用于非关键应用，定义标准：ANSI/ASME B1.20.1。

NPTF（美国国家锥管燃油螺纹）即干密封螺纹，定义标准：ANSI/ASME B1.20.3。其量规标准：ANSI/ASME B1.20.5。

PTF SAE Short（SAE短型锥管燃油螺纹）是NPTF/干密封螺纹的短型版本，定义标准：ANSI/ASME B1.20.3。其量规标准：ANSI/ASME B1.20.5。

PTF SPL Short（特殊短型锥管燃油螺纹）是NPTF/干密封螺纹的短型版本，定义标准：ANSI/ASME B1.20.3。其量规标准：ANSI/ASME B1.20.5。

PTF SPL Extra Short（特殊超短型锥管燃油螺纹）是NPTF/干密封螺纹的超短型版本，定义标准：ANSI/ASME B1.20.3。其量规标准：ANSI/ASME B1.20.5。

台湾KKS三星精工，KKS螺紋栓規，KKS螺紋環規，KKS限界螺紋規，英制惠氏管螺纹量规，R、Rp、Rc、BSPT。惠氏锥管螺纹塞规，英制锥管螺纹环规，DIN 2999标准、BS21标准、EN 10226-1/EN 10226-2标准、ISO 7-1/ISO 7-2标准。

R塞规环规：

Rp/Rc塞规：

BSPT塞规环规：

说明：

R 1/16"-28

Rp/Rc 1/16"-28

BSPT 1/16"-28

ISO 7-1塞规：No.1、No.2

ISO 7-1环规：No.3、No.4

R 1/8"-28

Rp/Rc 1/8"-28

BSPT 1/8"-28

R 1/4"-19

Rp/Rc 1/4"-19

BSPT 1/4"-19

R 3/8"-19

Rp/Rc 3/8"-19

BSPT 3/8"-19

R 1/2"-14

Rp/Rc 1/2"-14

BSPT 1/2"-14

R 3/4"-14

Rp/Rc 3/4"-14

BSPT 3/4"-14

R 1"-11

Rp/Rc 1"-11

BSPT 1"-11

R 1 1/4"-11

Rp/Rc 1 1/4"-11

BSPT 1 1/4"-11

R 1 1/2"-11

Rp/Rc 1 1/2"-11

BSPT 1 1/2"-11

R 2"-11

Rp/Rc 2"-11

BSPT 2"-11

R 2 1/2"-11

Rp/Rc 2 1/2"-11

BSPT 2 1/2"-11

R 3"-11

Rp/Rc 3"-11

BSPT 3"-11

R 4"-11

Rp/Rc 4"-11

BSPT 4"-11

R 5"-11

Rp/Rc 5"-11

BSPT 5"-11

R 6"-11

Rp/Rc 6"-11

BSPT 6"-11

内螺纹（塞规）

需检查参数

中径与大径

螺纹长度

Rc锥度

所需量规

塞规：No.1、No.2

塞规：No.2

Rp平行

塞规：No.1、No.2

塞规：No.2

外螺纹（环规）

需检查参数

螺纹长度与大径

R

所需量规

环规：No.3

环规：No.4

不同惠氏管螺纹的比较：

G (BSP)

Rp

Rc

R

标准：

ISO 228 part1

ISO 7/1 DIN EN 10226/1

ISO 7/1  DIN EN 10226/2

ISO 7/1 DIN EN 102261+ 2

连接类型

非密封连接

密封连接

密封连接

密封连接

内螺纹

圆柱形

圆柱形

圆锥形（1:16）

Rp 或Rc

外螺纹

圆柱形

R（圆锥形）

R（圆锥形）

圆锥形（1:16）

台湾三星精工(KKS) 創立於1969年，專門生產『限界螺紋牙規』

與日本 黑田精工 有著技術上的合作，並依據日本 JIS 規格協會等幾個國際規範的標準，進行製造與檢測

走過這數十年來，本公司一直在產品測量上的精準度，與品質穩定度上都已最高標準來檢視，品管部分也是嚴格的把關，將最好的產品交給客戶，幫助客戶在產品的測量上，準確且有效率地做出正確的測量判斷。

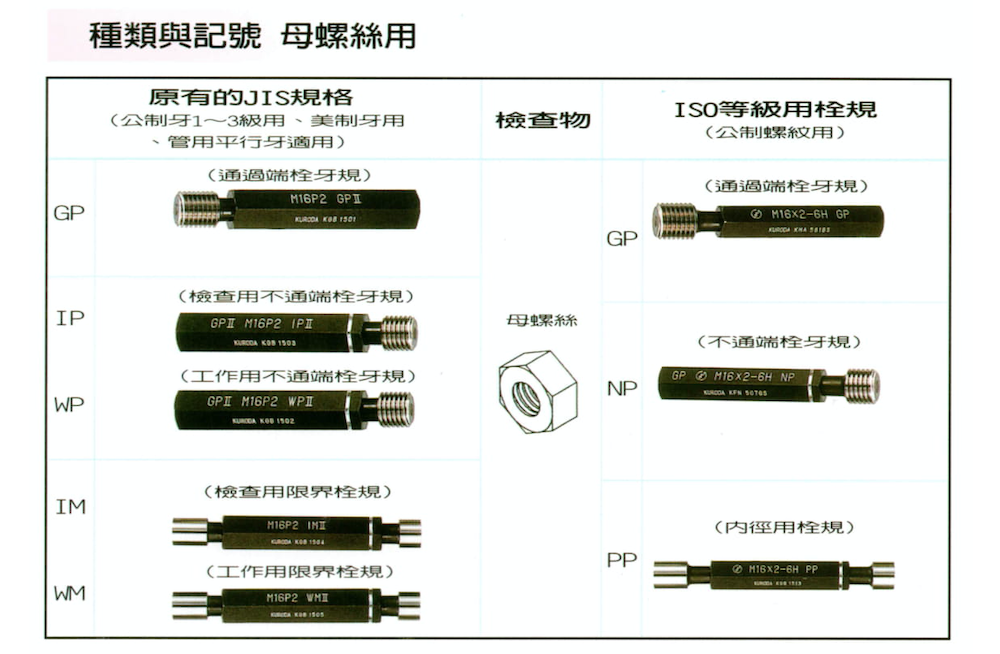

限界螺紋規

用於管理螺紋尺寸精度，充分確保螺紋互換性。本牙規是藉由擁有「通端」、「止端」 2種尺寸差異的螺紋，而以事先規定的尺寸精度上下限，以檢查螺紋零組件，因而稱之為限界螺紋規。

將通端量規鎖入螺紋零組件內以穿透，若未將止端牙規鎖入2圈以上，即將該零組件判定為合格。因此可在極短的時間內輕鬆檢查螺紋零組件有無互換性。

具有高度的可靠性及品質的優秀性

基於嚴選材料及豐富經驗設計、運用穩定的熱處理、卓越精密加工技術、黑田精工的塊規(block gauge)、測長器及測量螺紋用三針，製作出極致可靠品質優秀的螺紋量規

螺紋名稱

記號

螺紋名稱

記號

公制螺紋

M

美製管用平行螺紋

NPSC、NPSM、NPSL、NPSH、NPSF、NPSI

美制粗螺紋

UNC

縫紉機用螺紋

SM

美制細螺紋

UNF

美制消防用螺紋

NH NHR

美制極細螺紋

UNEF

汽車輪胎氣嘴螺紋

V1 V2

美制特殊螺紋

UNS

自行車輪胎氣嘴螺紋

CTV

美制常規螺紋

4.6.8.12.16.20.28.32UN

惠氏螺紋

W

英制管用平行螺紋

G、PF、PS

三腳取付部

U

自行車螺紋

BC

瓦斯罐閥門螺紋

NGO

薄鋼電線管螺紋

C
