PEAK必佳可调焦放大镜No2000 I II III型带平面镜No2004多镜片组合型放大镜No2009带照明小型显微镜

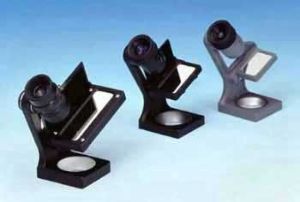

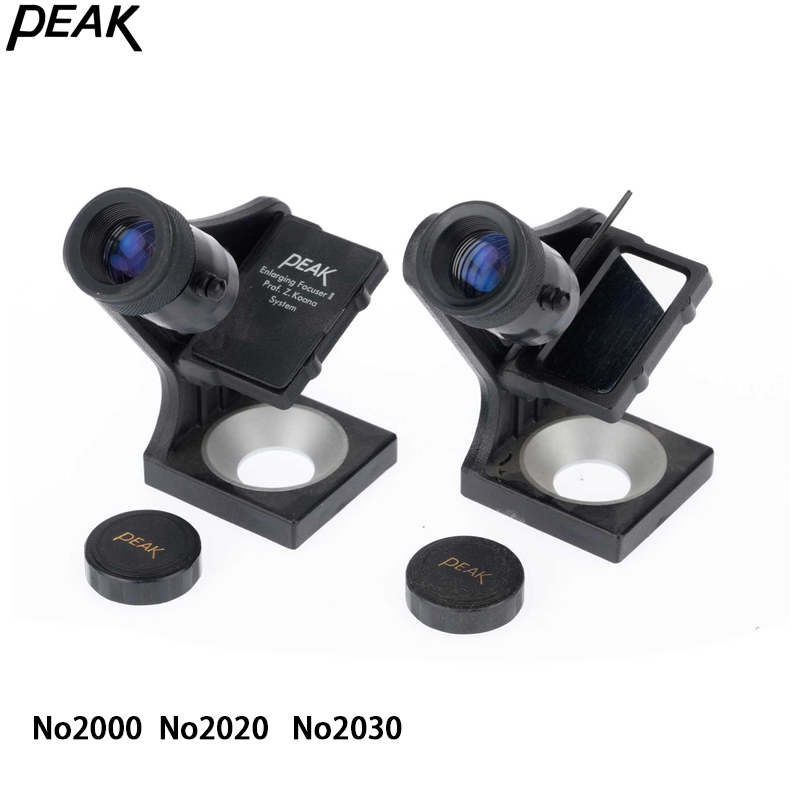

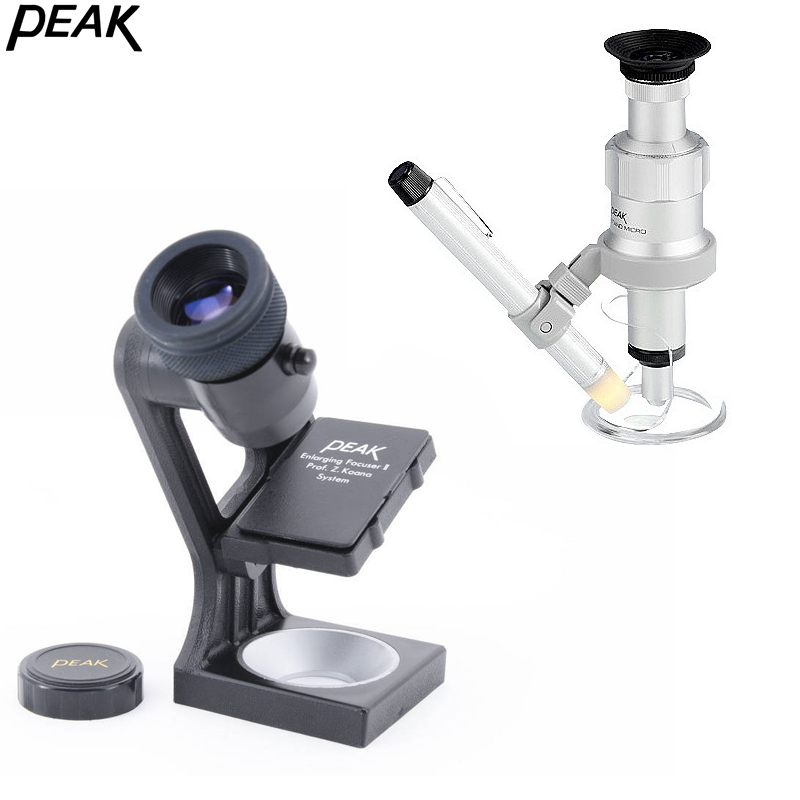

Peak小孔可对焦放大镜I、II、III型

№2000 I　 №2020 II　 №2030 III

放大倍数：10X

本产品是暗房放大操作中实现精准对焦的辅助工具，能充分发挥用户现有放大机的性能，确保获得锐利的放大照片。其核心技术优势在于：不仅可对画面中心区域，更能对画面任意位置实现精准对焦——这一功能在同类产品中具有唯一性。

对焦放大镜结构与原理

核心组件由平面镜（86mm）、放大镜组和标尺板三部分构成。如图1所示：

- 标尺板下表面与设备底面关于平面镜严格对称

- 当放大机对焦使底片放大像精准投射至标尺板时

- 移除本设备后，放大像将自动精确投射至相纸表面

※ 如图2所示，该原理在设备偏离光轴时同样成立

操作流程

1. 开启放大机光源，将设备置于放大台

2. 调节目镜视度旋钮，使标尺图案清晰可见

3. 初步对焦后移动设备，使关键部位进入视场

4. 微调对焦旋钮直至同时满足：

   ✓ 底片银盐颗粒清晰

   ✓ 标尺轮廓锐利

5. 移除设备后即可放置相纸进行曝光

可选配件

BG紫色滤光镜（仅黑白相纸适用，可过滤短波杂光）

型号技术对比

| 型号 | 光学系统 | 对焦角度范围 | 机身材料 |

|------|----------|--------------|----------|

| I型 | 凯尔纳式目镜 | ±30° | 铝合金电镀黑漆 |

| II型 | 高性能固定目镜 | ±20° | 玻璃纤维增强AS树脂 |

| III型 | 简化版II型光学系统 | ±20° | 工程塑料 |

型号

Ｉ型（№2000）

Ⅱ型（№2020）

Ⅲ型（№2030）

放大倍数

10X

10X

10X

目镜

2组3个

3组4个

2组2个

入射角度

30°

21°

10°

平面镜

86x26mm

53x27mm

43x25mm

尺寸

80x160x140mm

65x140x140mm

65x140x140mm

重量

643g

280g

174g

附件

背景过滤器

BG 过滤器（单独出售）

BG 过滤器（单独出售）

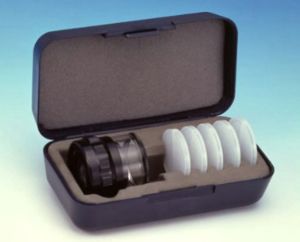

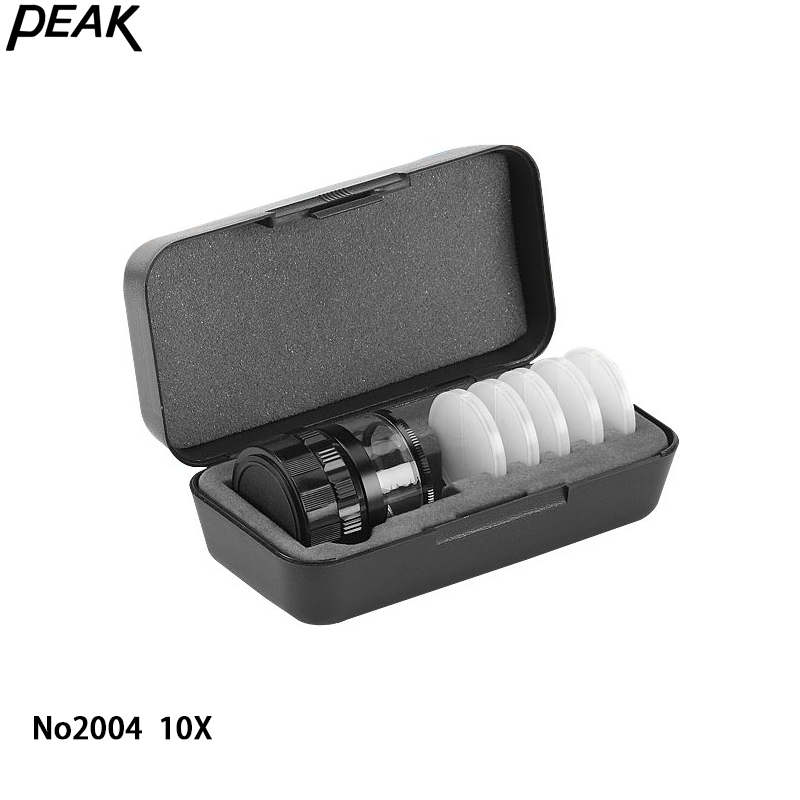

Peak多镜片组合型放大镜 10X

№2004

放大倍数：10X

尺寸：外盒150×75×60ｍｍ

重量：165g毛重

在PEAK刻度放大镜10X产品中，我们从附图所示的13种刻度尺中精选出最常用的№2、3、7、8、10这5种型号，与本体一同装入树脂容器成套供应。刻度尺的组合方式不限上述配置，可根据您的需求进行定制组装。

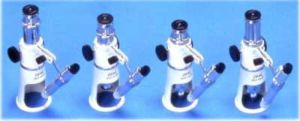

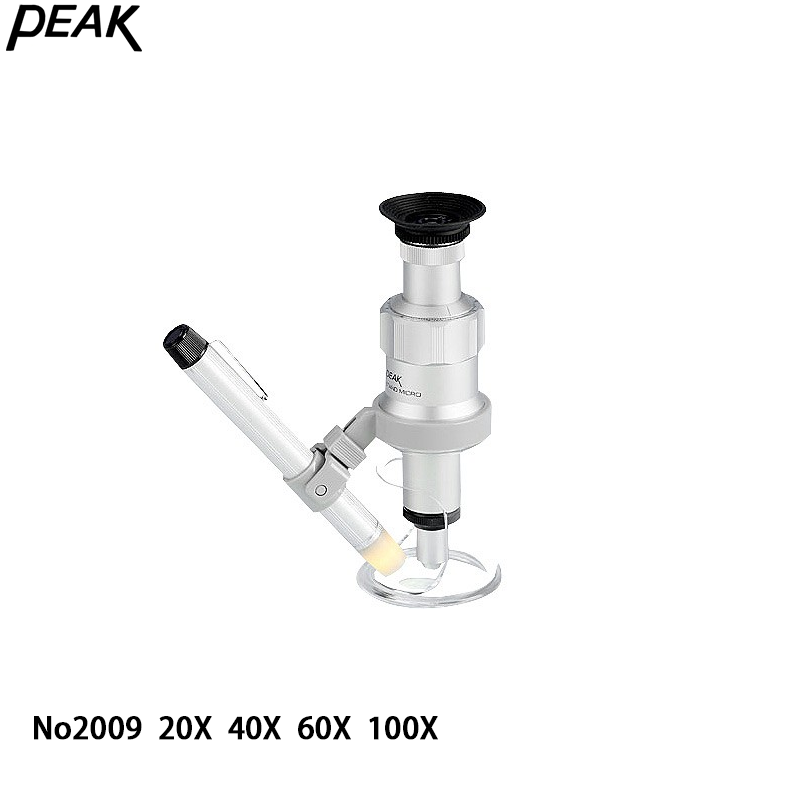

Peak测量显微放大镜 20X  40X  60X  100X

№2009-20、№2009-40、№2009-60、№2009-100

放大倍数：20X  40X  60X  100X

PEAK SHOP显微镜作为简易型测量显微镜，采用小型轻量化设计，操作极其简便。不仅能清晰观测细微形状的长度与轮廓，更可通过目镜内置刻度尺进行对比测量。

‌核心特性‌

• 调焦系统：采用齿轮齿条传动机构

• 照明系统：配备两节5号电池驱动的笔式照明装置，可向观测物表面投射明亮光线，显著提升作业效率

‌型号选择‌

如附表所示，提供20X/40X/60X/100X四种放大倍率，用户可根据观测物尺寸及精度需求灵活选择。

‌应用价值‌

本产品不仅适用于常规观测，更能有效提升精密加工过程中的精度控制与品质稳定性。

‌操作指南‌

照明装置：旋转笔灯前端乳白色部件并卸下，装入两节5号电池（正极朝向操作者），按图示安装至主体并调整光线角度。开关位于夹子上方的黑色树脂部件。

对焦流程：先旋转目镜调节环直至刻度清晰可见，再通过齿轮手柄进行焦距微调。

型号

№2009-20

№2009-40

№2009-60

№2009-100

放大倍数

20X

40X

60X

100X

视野

7.2mmφ

4.3mmφ

2.2mmφ

1.8mmφ

刻度

№16 0.05㎜/№17 0.0025〝

№18 0.02㎜/№19 0.001〝

№20 0.02㎜/№21 0.001〝

№22 0.01㎜/№23 0.0005〝

测量范围

6.0mm

3.4mm

1.6mm

1.2mm

工作距离

52mm

28mm

6.0mm

5.5mm

尺寸

60φ×176㎜

60φ×176㎜

60φ×176㎜

60φ×176㎜

重量

496g

493g

507g

528g
