台湾kgs英制惠氏螺纹量规W螺纹通止规英制管螺纹塞规G1 1/8-7螺纹环规G3/4-10
G英制管螺纹：
ISO 标准 - 基本尺寸：ISO 228 - 1：2000 和测量规范：ISO 228 - 2：1987。
中国GB标准- GB/T 10922-2006。
英国标准 - BS 2779 : 1986。
日本标准 - JIS B 0202：1999。
|
台湾KGS慶穎精工，KGS螺紋栓規，KGS螺紋環規，KGS限界螺紋規，KGS英制管螺纹量规,平行管螺纹通止规，G螺纹塞规环规。ISO 228标准、DIN 259标准、JIS B 0254标准，BS 2779 BPSS标准。 |
|||||||
|
G（BSPP）规格： |
|||||||
|
G 1/16"-28（BSPP） |
G 1 1/8"-11（BSPP） |
G 2 1/2"-11（BSPP） |
G 6 1/2"-11（BSPP） |
||||
|
G 1/8"-28（BSPP） |
G 1 1/4"-11（BSPP） |
G 2 3/4"-11（BSPP） |
G 8"-11（BSPP） |
||||
|
G 1/4"-19（BSPP） |
G 1 3/8"-11（BSPP） |
G 3"-11（BSPP） |
G 8 1/2"-11（BSPP） |
||||
|
G 3/8"-19（BSPP） |
G 1 1/2"-11（BSPP） |
G 3 1/2"-11（BSPP） |
G 10"-11（BSPP） |
||||
|
G 1/2"-14（BSPP） |
G 1 5/8"-11（BSPP） |
G 4"-11（BSPP） |
G 10 1/2"-11（BSPP） |
||||
|
G 5/8"-14（BSPP） |
G 1 3/4"-11（BSPP） |
G 4 1/2"-11（BSPP） |
G 12"-11（BSPP） |
||||
|
G 3/4"-14（BSPP） |
G 1 7/8"-11（BSPP） |
G 5"-11（BSPP） |
G 12 1/2"-11（BSPP） |
||||
|
G 7/8"-14（BSPP） |
G 2"-11（BSPP） |
G 5 1/2"-11（BSPP） |
|
||||
|
G 1"-11（BSPP） |
G 2 1/4"-11（BSPP） |
G 6"-11（BSPP） |
|
||||
|
外螺纹公差（塞规）： 通用级 |
内螺纹公差（环规）： B级 A级 “A”级环规的公差比“B”级环规接近/更紧。在中径公差的情况下，“A”级公差正好是“B”级公差的一半。 |
||||||
|
不同惠氏管螺纹的比较： |
|||||||
|
|
G (BSP) |
Rp |
Rc |
R |
|||
|
标准： |
ISO 228 part1 |
ISO 7/1 DIN EN 10226/1 |
ISO 7/1 DIN EN 10226/2 |
ISO 7/1 DIN EN 102261+ 2 |
|||
|
连接类型 |
非密封连接 |
密封连接 |
密封连接 |
密封连接 |
|||
|
内螺纹 |
圆柱形 |
圆柱形 |
圆锥形（1:16） |
Rp 或Rc |
|||
|
外螺纹 |
圆柱形 |
R（圆锥形） |
R（圆锥形） |
圆锥形（1:16） |
|||
|

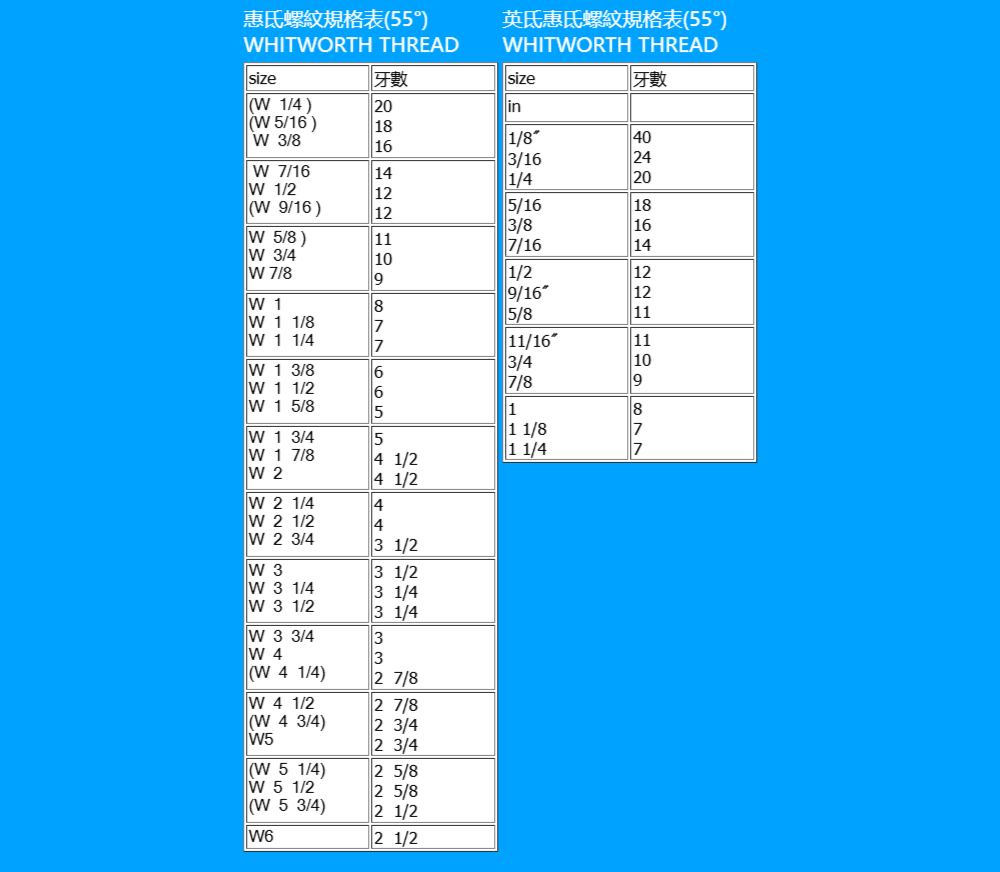

台湾KGS慶穎精工，KGS螺紋栓規，KGS螺紋環規，KGS限界螺紋規，KGS英制惠氏螺纹量规，惠氏螺纹塞规环规。标准：基本尺寸 - BS 84-2007 和测量规范：BS 919 第二部分 – 2007。W、BSW粗牙、BSF细牙、BSB 英国标准黄铜螺纹。 |
|||
|
|
|
|
|
|
W 1/16"-60 |
BSW 1/16"-60 |
BSF 3/16"-32 |
BSB 1/8"-26 |
|
W 3/32"-48 |
BSW 3/32"-48 |
BSF 7/32"-28 |
BSB 1/4"-26 |
|
W 1/8"-40 |
BSW 1/8"-40 |
BSF 1/4"-26 |
BSB 3/8"-26 |
|
W 5/32"-32 |
BSW 5/32"-32 |
BSF 9/32"-26 |
BSB 1/2"-26 |
|
W 3/16"-24 |
BSW 3/16"-24 |
BSF 5/16"-22 |
BSB 5/8"-26 |
|
W 7/32"-24 |
BSW 7/32"-24 |
BSF 3/8"-20 |
BSB 3/4"-26 |
|
W 1/4"-20 |
BSW 1/4"-20 |
BSF 7/16"-18 |
BSB 7/8"-26 |
|
W 5/16"-18 |
BSW 5/16"-18 |
BSF 1/2"-16 |
BSB 1"-26 |
|
W 3/8"-16 |
BSW 3/8"-16 |
BSF 9/16"-16 |
BSB 1 1/8"-26 |
|
W 7/16"-14 |
BSW 7/16"-14 |
BSF 5/8"-14 |
BSB 1 1/4"-26 |
|
W 1/2"-12 |
BSW 1/2"-12 |
BSF 11/16"-14 |
BSB 1 1/2"-26 |
|
W 9/16"-12 |
BSW 9/16"-12 |
BSF 3/4"-12 |
|
|
W 5/8"-11 |
BSW 5/8"-11 |
BSF 7/8"-11 |
|
|
W 3/4"-10 |
BSW 3/4"-10 |
BSF 1"-10 |
|
|
W 7/8"-9 |
BSW 7/8"-9 |
BSF 1 1/8"-9 |
|
|
W 1"-8 |
BSW 1"-8 |
BSF 1 1/4"-9 |
|
|
W 1 1/8"-7 |
BSW 1 1/8"-7 |
BSF 1 3/8"-8 |
|
|
W 1 1/4"-7 |
BSW 1 1/4"-7 |
BSF 1 1/2"-8 |
|
|
W 1 3/8"-6 |
BSW 1 3/8"-6 |
BSF 1 5/8"-8 |
|
|
W 1 1/2"-6 |
BSW 1 1/2"-6 |
BSF 1 5/9"-7 |
|
|
W 1 5/8"-5 |
BSW 1 5/8"-5 |
BSF 1 5/10"-7 |
|
|
W 1 3/4"-5 |
BSW 1 3/4"-5 |
BSF 1 5/11"-6 |
|
|
W 1 7/8"-4.5 |
BSW 1 7/8"-4.5 |
BSF 1 5/12"-6 |
|
|
W 2"-4.5 |
BSW 2"-4.5 |
BSF 1 5/13"-6 |
|
|
W 2 1/4"-4 |
BSW 2 1/4"-4 |
BSF 1 5/14"-5 |
|
|
W 2 1/2"-4 |
BSW 2 1/2"-4 |
BSF 1 5/15"-5 |
|
|
W 2 3/4"-3.5 |
BSW 2 3/4"-3.5 |
BSF 1 5/16"-4.5 |
|
|
W 3"-3.5 |
BSW 3"-3.5 |
BSF 1 5/17"-4.5 |
|
|
W 3 1/4"-3.25 |
BSW 3 1/4"-3.25 |
BSF 1 5/18"-4.5 |
|
|
W 3 1/2"-3.25 |
BSW 3 1/2"-3.25 |
BSF 1 5/19"-4 |
|
|
W 3 3/4"-3 |
BSW 3 3/4"-3 |
BSF 3/16"-32 |
|
|
W 4"-3 |
BSW 4"-3 |
|
|
|
内螺纹公差（塞规） |
外螺纹公差（环规） |
||
|
Medium Class中级精度 |
Medium Class中级精度 |
||
|
Normal Class一般级 |
Free Class精密级 |
||
|
Close Class紧密级 |
Close Class紧密级 |
||
慶穎精工有限公司（KGS）由創始人石阿慶先生於1988年創立，以生產一般牙規（M、UN、G、NPT、PT、BC、SM、NPSM)為主軸，至1994年擴大工廠規模之後，加入生產其他較特殊規格之牙規（Tr、DIN、ACME、Rc、BSP、BSPT、BSF、BUTT)。
主要產品：螺紋栓牙規及螺紋環牙規
依照國際規範ISO.ANSI.JIS.DIN.BSI,標準及特殊牙規製造生產。
ISO:M.G.Tr.Rc.ANSI:M.UNC.UNF.UN.NPT.NPTF.ANPT.NPSM.ACME.BUTT.JIS:M.UNC.UNF.SM.BC.PT.PF.NPT.NPTF.TV.DIN:DIN2999.259.13.DINISO.BSI:M.BSW.BSP.BSF.BSPT.
- 按规格询价
